Ímãs NdFeB em produtos eletrônicos de consumo 3C

Os produtos eletrônicos de consumo 3C incluem principalmente seis categorias: celulares, tablets, laptops, relógios, fones de ouvido e dispositivos de carregamento sem fio. Tomando como exemplo os produtos da Apple, eles incluem iPhone, iPad, Mac, Watch, AirPods e peças Magsafe.

1. Módulo Acústico

Como o nome indica, o módulo acústico é a unidade de som, comumente conhecida como alto-falante. O desempenho do alto-falante tem um grande impacto na qualidade do som.

Um campo magnético é gerado em um fio condutor de corrente. Quando uma corrente alternada de áudio passa pela bobina do alto-falante (ou seja, a bobina de voz), um campo magnético correspondente é gerado na bobina de voz. Esse campo magnético interage com o campo magnético gerado pelo ímã no alto-falante. Essa força faz com que a bobina de voz vibre no campo magnético permanente do alto-falante, juntamente com a corrente de áudio. O diafragma e a bobina de voz do alto-falante são conectados. Quando a bobina de voz e o diafragma do alto-falante vibram juntos, eles empurram o ar ao redor para vibrar, e o alto-falante produz som. Como mostrado na figura abaixo, este é o princípio do alto-falante.

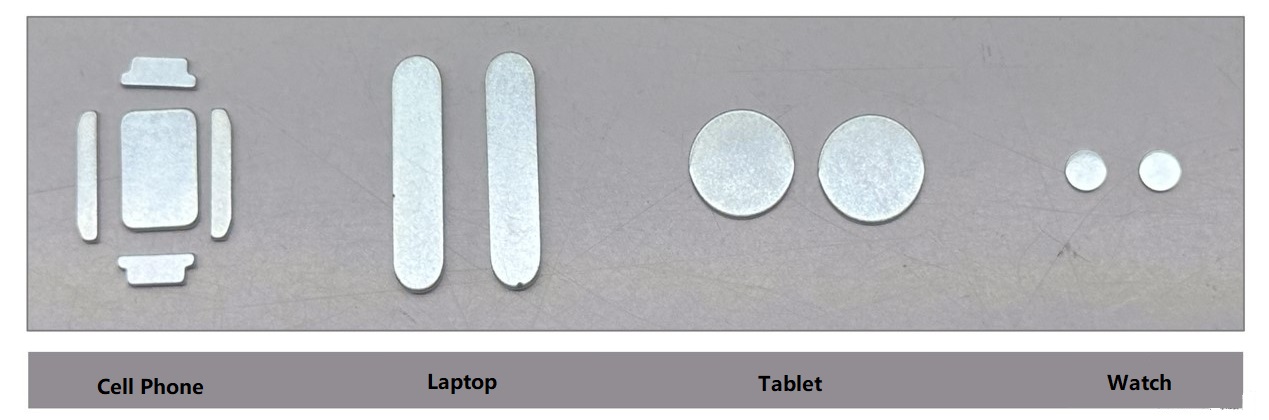

Celulares como iPhones são usados com frequência e têm certos requisitos de peso. Portanto, ímãs de pequeno volume e alto desempenho (54SH) são necessários para atingir o objetivo de redução de peso.

Em computadores como Mac ou iPad, a qualidade do som precisa ser considerada por um lado e, por outro lado, o tamanho é maior que o dos celulares e há mais espaço disponível, então um ímã com desempenho um pouco menor (52SH) e tamanho maior e formatos mais diversificados será usado.

Produtos de relógio como o Watch são pequenos em tamanho e os usuários geralmente precisam que eles sejam capazes de emitir sons, e não exigem alta qualidade de som, então um ímã com menor desempenho (50H) e tamanho menor é usado.

2. Módulo motor: motor de bobina de voz VCM e motor de vibração linear

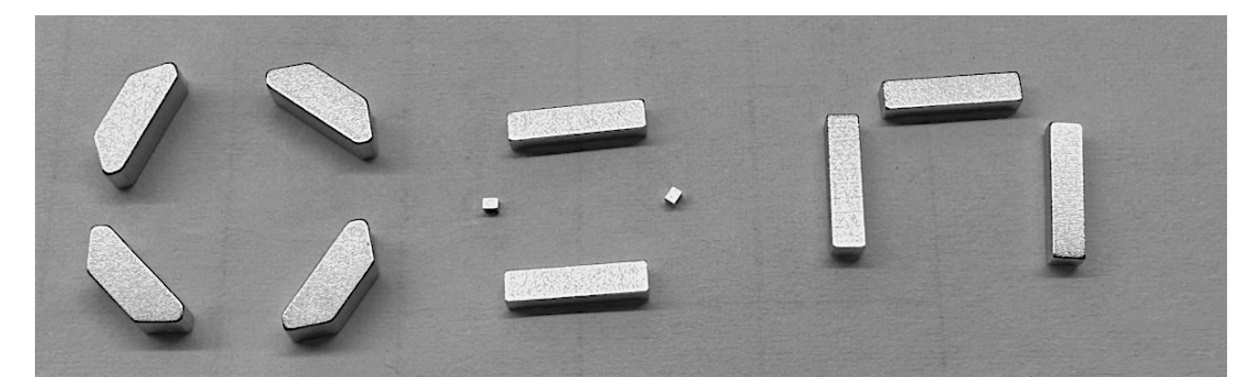

O motor de bobina VCM é uma parte importante do módulo de foco automático (AF) da câmera. Ele pode mover a lente para cima e para baixo para alternar entre foco próximo e foco distante, tornando a foto mais nítida. Semelhante ao princípio dos alto-falantes, o ímã fornece um campo magnético permanente no módulo da câmera. A bobina energizada será acionada pela força do campo magnético, arrastando a lente para frente e para trás. Lentes diferentes têm funções diferentes, e os formatos e o desempenho dos ímãs internos são muito diferentes.

Motores de vibração lineares são os principais componentes para produtos de telefonia móvel que realizam funções de vibração. A bobina energizada é submetida à força Ampere no campo magnético (o campo magnético é fornecido por ímãs NdFeB), fazendo com que o motor vibre. Entre eles, o LRA (Atuador de Ressonância Linear) é um motor amplamente utilizado em smartphones, fornecendo feedback tátil por meio de efeitos táteis. O desempenho do LRA afeta diretamente a experiência tátil do usuário. O LRA é acionado por CA, que pode gerar alta tensão instantânea, fazendo com que o motor ligue e desligue muito rapidamente, e a sensação de vibração segue a mão. Alterar a frequência da CA pode atingir diferentes sensações de vibração para corresponder a vários cenários de uso de telefones celulares. Dependendo do tipo de motor, o formato e o desempenho do ímã são completamente diferentes.

3. Módulo magnético

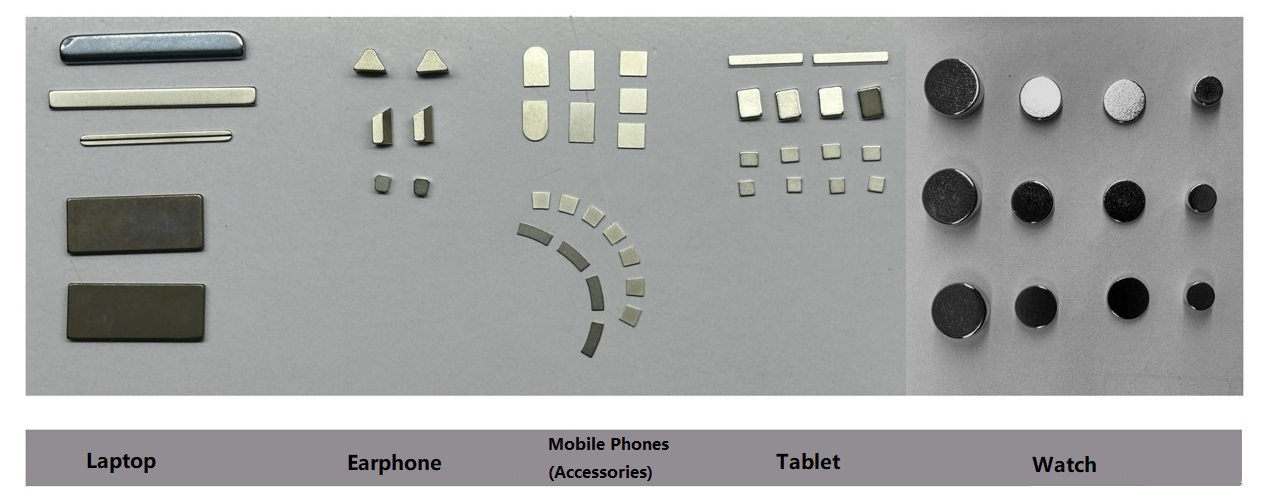

A maneira mais fácil de entender a atração magnética é usar a propriedade dos ímãs para atrair materiais ferromagnéticos. Ela é usada principalmente em diversas peças de adsorção, como carregadores sem fio, celulares e relógios, etc. Por exemplo, o fechamento de telas de computador e o suporte de tablets possuem ímãs que desempenham um papel de adsorção. Essas peças de adsorção têm diferentes formatos e desempenhos, de acordo com os diferentes produtos finais, e são personalizadas de acordo com as necessidades reais.
